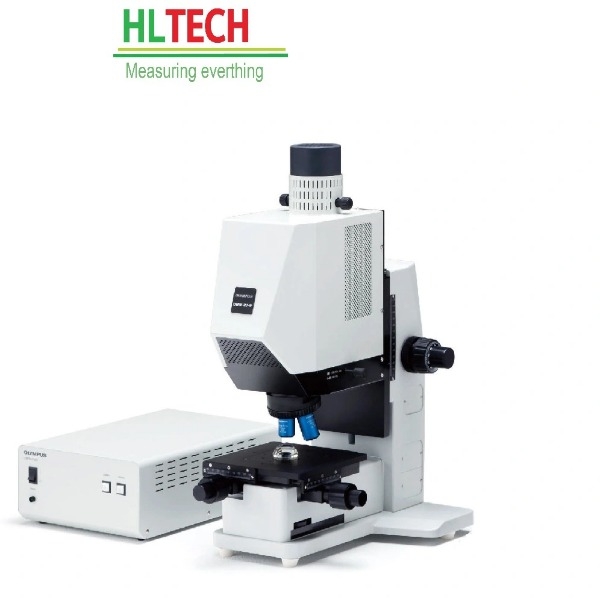

Máy quang phổ siêu nhỏ USPM-RU W với những ưu điểm vượt trội
■ Độ phản xạ, độ dày màng, màu đối tượng và độ truyền được đo bằng giây
■ Dải bước sóng rộng từ 380 đến 1050 nm
■ Đo hệ số phản xạ trên bề mặt cong mà không cần tiếp xúc
Đo độ phản xạ
Đo hệ số phản xạ của một khu vực phút với đường kính nằm trong khoảng từ 17 đến 70 um
| Đo độ dày màng
Sử dụng dữ liệu hệ số phản xạ để đo độ dày của màng một lớp hoặc nhiều lớp trong khoảng 50 nm đến 10 μm. |
| Đo màu đối tượng
Hiển thị biểu đồ sắc độ XY, biểu đồ sắc độ L*a*b* và các giá trị số liên quan của chúng dựa trên dữ liệu hệ số phản xạ. |
Đo mức độ truyền (Có sẵn dưới dạng tùy chọn)
Đo độ truyền qua của một mẫu phẳng bằng cách truyền chùm ánh sáng song song 2 mm qua mẫu tới các phần tử chấp nhận phép đo quang phổ.
Đường dẫn quang học của phép đo truyền qua
Đo độ phản xạ ở góc nghiêng 45 độ（Có sẵn dưới dạng tùy chọn）
Đo hệ số phản xạ ở góc tới 45 độ bằng cách phản xạ chùm ánh sáng song song 2 mm tới các phần tử chấp nhận phép đo quang phổ.
Đường dẫn quang học của phép đo phản xạ 45 độ
Đo nhanh bề mặt đường cong và diện tích phút
| Cung cấp phép đo tốc độ cao
Các phép đo nhanh chóng, độ lặp lại cao có thể đạt được trong vài giây bằng cách sử dụng cách tử trường phẳng, cảm biến vạch và phép đo quang phổ tốc độ cao. |
| Phù hợp tối ưu để đo độ phản xạ của các bộ phận và ống kính cực nhỏ
Olympus đã thiết kế một vật kính chuyên dụng mới cung cấp các phép đo không tiếp xúc trên một khu vực có đường kính từ 17 đến 70 μm. Ống kính mới cung cấp khả năng lặp lại cao ngay cả trên các bề mặt cong hoặc các bộ phận điện tử nhỏ. |
| Không yêu cầu xử lý chống phản chiếu ở mặt sau của mẫu
Phép đo chính xác độ phản xạ bề mặt có thể được thực hiện mà không cần thực hiện các bước tốn kém cần thiết để ngăn chặn phản xạ bề mặt phía sau. Ánh sáng phản xạ bề mặt phía sau được giảm thiểu bằng cách sử dụng quang học đặc biệt để chặn tất cả sự phản xạ ánh sáng ngoài tiêu điểm tương tự như một hệ thống đồng tiêu. Cho dù thành phần quang học của bạn là hình cầu, hình cầu hay phẳng, USPM-RU-W không yêu cầu chuẩn bị mẫu thông qua xử lý chống phản xạ. |
Máy quang phổ siêu nhỏ USPM-RU W và Phương pháp đo độ dày màng có sẵn
Độ dày màng một lớp hoặc nhiều lớp có thể được phân tích theo dữ liệu về hệ số phản xạ phổ đo được. Bạn có thể chọn phương pháp đo tối ưu cho ứng dụng.
| Kết quả phân tích độ dày màng Peak-Valley | Phương pháp Peak-valley
Phương pháp này được sử dụng để tính toán độ dày màng dựa trên khoảng thời gian giữa các đỉnh và vùng lõm của giá trị hệ số phản xạ phổ đo được, và có hiệu quả để đo màng một lớp. Không cần cài đặt phức tạp nên việc đo độ dày màng rất dễ dàng. |
| Kết quả phân tích độ dày màng biến đổi Fourier | Phương pháp biến đổi Fourier
Phương pháp này được sử dụng để tính toán độ dày của màng dựa trên khoảng thời gian giữa các giá trị hệ số phản xạ phổ đo được và hiệu quả để đo các màng một lớp và nhiều lớp. Phương pháp biến đổi Fourier loại bỏ nhiễu, do đó có thể thực hiện phân tích khi khó phát hiện các giá trị đỉnh và thung lũng. |
| Kết quả phân tích độ dày màng phù hợp đường cong | Phương pháp Curve Fit
Phương pháp này được sử dụng để tính toán độ dày màng bằng cách ước tính cấu trúc nào có sự khác biệt nhỏ nhất giữa hệ số phản xạ phổ đo được và hệ số phản xạ tính toán cho cấu trúc đó, và hiệu quả để đo các màng một lớp và nhiều lớp. Phương pháp phù hợp đường cong cũng cho phép phân tích màng mỏng trong đó giá trị đỉnh và thung lũng không rõ ràng. |
Ứng dụng đa dạng của Máy quang phổ siêu nhỏ USPM-RU W
Đáp ứng nhu cầu đo lường đa dạng ở tốc độ cao và độ chính xác cao
| Đánh giá Lớp phủ thấu kính về độ phản xạ, màu sắc và độ dày của màng.
Ống kính máy ảnh điện thoại di động Ống kính máy chiếu Ống kính máy ảnh kỹ thuật số Ống kính Spectacle |
| Kiểm tra độ phản xạ và độ dày màng của các bộ phận điện tử Minute.
Gói đèn LED Bo mạch in |
| Phép đo độ phản xạ, độ dày màng và độ truyền của các yếu tố quang học phẳng.
Bộ lọc màu LCD Phim quang học |
| Các yếu tố quang học phản xạ ở góc tới 45 độ.
Lăng kính Gương soi |
Thông số kỹ thuật máy quang phổ siêu nhỏ USPM-RU W
|
Reflectivity measurement |
Transmittance Measurement*1 | Reflectivity Measurement for 45-Degrees*1 | |||
| Name | NIR Micro-Spectrophotometer | Transmittance measurement set for NIR Micro-Spectrophotometer | 45-degree reflectance measurement set for NIR Micro-Spectrophotometer | ||
| Model | USPM-RU-W | ||||
| Measured wavelength | 380 to 1050 nm | ||||
| Measurement method | Compared with a reference sample for measurement | Transmissivity is measured with 100% as standard | Compared with a reference sample for measurement | ||
| Measurement range | See the specifications of the objective lens below | Approx. 2.0 mm in diameter | |||
| Measurement repeatability(3σ) *2 | Reflectivity measurement | During use of 10x and 20x objective lenses | ±0.02% or less (430 to 1010 nm) | ±0.3% or less (430 to 1010 nm) | |
| ±0.2% or less (Except as described above) | ±1.0% or less (Except as described above) | ||||
| During use of a 40x objective lens | ±0.05% or less (430 to 950 nm) | ||||
| ±0.5% or less (Except as described above) | |||||
| Film thickness measurement | ±1% | – | |||
| Wavelength display resolution | 1nm | ||||
| Lighting accessory | Dedicated halogen light source, JC12V 55W (Average life: 700 hours) | ||||
| Shift stage | Loading surface size: 200 (W) x 200 (D) mm | ||||
| With stand load: 3 kg | |||||
| Operating range: (XY) ±40 mm, (Z) 125 mm | |||||
| Tilt stage | － | Loading surface size: 140 (W) x 140 (D) mm | |||
| Withstand load: 1 kg | |||||
| Operating range: (XT) ±1*, (YT) ±1* | |||||
| Weight | Main body: Approx. 26 kg (not including PC) | Main body: Approx. 31 kg (not including PC)*3 | |||
| Control power box: Approx. 6.7 kg | |||||
| Dimensions | Main body: 360 (W) x 446 (D) x 606 (H) mm | Main body: 360 (W) x 631 (D) x 606 (H) mm | |||
| Control power box: 250 (W) x 270 (D) x 125 (H) mm (Protruding parts are not included) | |||||
| Power specifications | Input specifications: AC 100-240V (110V) 50/60Hz | ||||
| Operating environment | Horizontal place not subject to vibration | ||||
| Temperature: 15 ºC to 30 ºC | |||||
| Humidity: 15% to 60% RH (Free from dew condensation) | |||||
