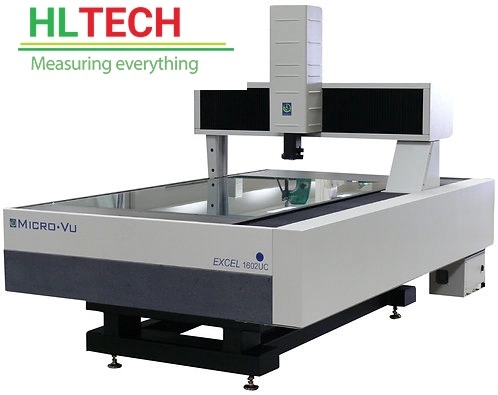

3D CNC coordinate measuring machine EXCEL 1652 UM/UC

Manufacturer: Micro-Vu

Origin: USA

Resolution: 0.1 um

Accuracy class: 4.5+L/200

Product measuring range: 1250*1650*250 mm

Diameter: 2600*1850*1788 mm

Max load force : 100 kg

Zoom capability H series 20~390X, U series 15x~540X

Magnification is switched quickly thanks to a high-precision step counter motor, extremely small resolution

The mobility of the 3D CNC coordinate measuring machine is high, fast, the ability to capture points well with measured objects such as circles, arcs, angles, curves, straight lines, capture points, capture centers, roundness, automatic scanning moving……

Ability to export high data such as Excel, word, pp, Autocad ….., ability to import CAD drawings measured according to standard dimensions

The Excel Multisensor Measuring Centers employ new technologies to provide high speed and accuracy on reliable and affordable measurement systems. In addition to Vision capabilities, an Excel offers Touch Probe and Laser measurement capabilities. Touch Probe capabilities improve 3D measurement capabilities. Laser capabilities improve speed for scanning and Z height measurements. With the multisensor capabilities, advanced digital and optical zoom, proprietary edge detection, and InSpec Metrology Software, the Excel TM Measuring Centers can handle demanding measurement applications. The gantry style system accommodates large parts and fixtures of multiple parts while maintaining a relatively small footprint. The Excel series of machines measures parts up to 2.5 meters long and up to 100kg in weight.

Máy đo tọa độ 3D CNC EXCEL 1652 UM/UC

Hãng sản xuất: Micro-Vu

Xuất xứ: Mỹ

Độ phân giải : 0.1 um

Cấp chính xác: 4.5+L/200

Dải đo sản phẩm: 1250*1650*250 mm

Kích thước ngoải: 2600*1850*1788mm

Max tải lực : 100 kg

Khả năng zoom H seri 20~390X, U seri 15x~540X

Độ phóng đại được chuyển đổi nhanh nhờ động cơ đếm bước chính xác cao, độ phân giải cực nhỏ

Tính cơ động của máy đo tọa độ 3D CNC cao, nhanh, khả năng bắt điểm tốt với các đối tượng đo như đường tròn, cung, góc, đường cong, đường thẳng , bắt điểm, bắt tâm, độ tròn, quét scan tự động……

Khả năng xuất dự liệu cao như Excel, word, pp, Autocad….., khả năng nhập bản vẽ Cad đo theo kích thước chuẩn

Cảm biến Excel sử dụng công nghệ mới để cung cấp tốc độ và độ chính xác cao, đáng tin cậy và hệ thống đo lường giá cả phải chăng.
Ngoài khả năng Vision, Excel còn cung cấp Touch Probe và Laser khả năng đo lường. Khả năng kim chạm (Touch Probe) cải thiện 3D khả năng đo lường. Khả năng của tia laser cải thiện tốc độ quét và số đo chiều cao Z.
Với khả năng đa cảm biến, zoom kỹ thuật số và quang học tiên tiến, phát hiện cạnh độc quyền và Phần mềm Đo lường InSpec, Excel
Phần mềm đo lường có thể xử lý các ứng dụng đo lường khắt khe.
Hệ thống kiểu ghép có thể chứa các bộ phận lớn và đồ đạc của nhiều các bộ phận trong khi vẫn duy trì một dấu gốc tọa độ tương đối nhỏ. Chuỗi Excel của máy đo các bộ phận dài đến 2,5 mét và trọng lượng lên đến 100kg
